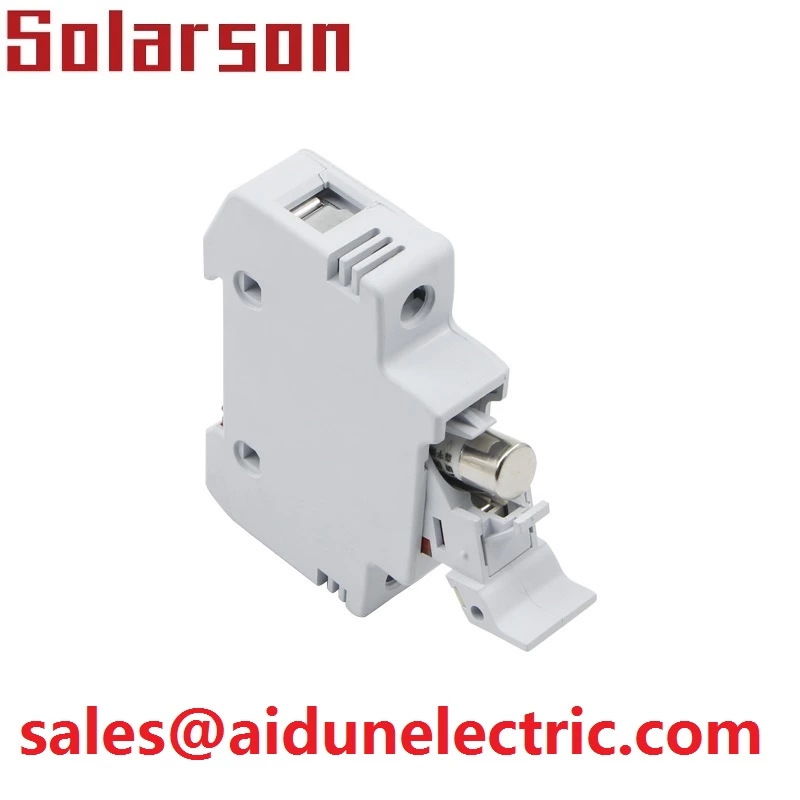

10X38mm 1000V DC Fusível Solar Fotovoltaico

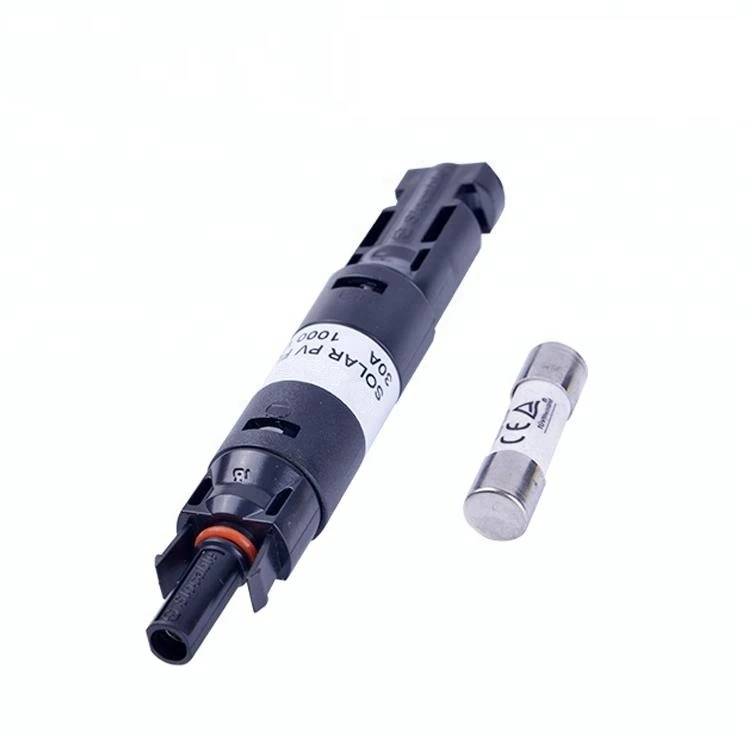

Yueqing Aidun Electrical produz a série SSPV da marca “SOLARSON” de 10X38mm 1000VDC MC4 fusível de painel solar + suporte é projetado para fornecer proteção contra sobrecorrente para painéis solares. O uso de um fusível pode proteger seu painel solar contra danos desnecessários causados por um evento de sobrecorrente.
Descrição do produto
Corrente nominal: 1A,2A,3A,3,5A,4A,5A,6A,8A,10A,12A,15A,16A,20A,25A,30A
Tensão nominal: 1000 V CC
Capacidade nominal de interrupção: DC 33kA
Ligação de fusível classe operacional gPV e UL PV para proteção solar
Tensão de teste: 6000 V (50 Hz, 1 min)
Grau de proteção: IP2*/IP67
Conector adequado: Conector MC4
Resistência de contato do conector do plugue: 1mΩ
Força de Inserção / Força de Retirada: ≤50N / ≥50N
Material de contato: cobre, banhado a prata
Fusível pode substituir
Material de isolamento: PPO
Faixa de temperatura: -40 a +125°C
Peso: 1,23 onças
Dimensões: 4,8 x 0,8 x 0,8 pol.
Dados técnicos
Item | Tipo de Produto | Tamanho | Tensão nominal (V) | Corrente nominal (A) | Método de instalação | Número do desenho |
001 | SSPV-30 | 10X38 | 1000VCC | 1,2,3,3,5,4,5,6,8,10,12,15,16,20,25,30 | Cilíndrico | Desenho 1 |
Dicas de segurança
Para proteção contra choque elétrico, o porta-fusível solar MC4 deve ser isolado da fonte de alimentação durante a montagem ou desmontagem.
O produto final deve fornecer proteção contra choque elétrico.
Desconectar sob carga: As conexões de plugue PV não devem ser desconectadas sob carga. Eles podem ser colocados em um estado sem carga desligando o conversor DC/AC ou quebrando o interruptor do circuito AC. É permitido conectar e desconectar sob tensão.
Os conectores desconectados devem ser protegidos contra sujeira e água com tampas de vedação.
